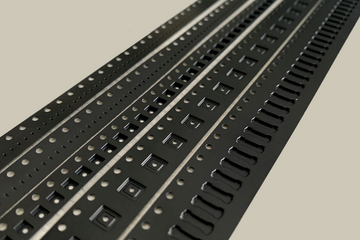

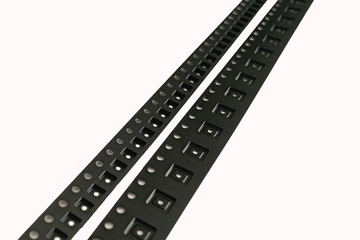

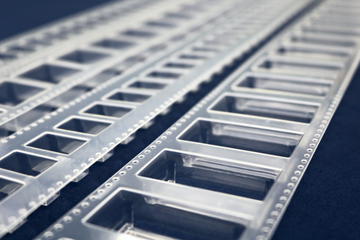

壓紋載帶 (Embossed Carrier Tape)
壓紋載帶在電子元件的安全運輸及提高自動化貼片效率中扮演關鍵角色。我們提供從設計、模組開發到量產的內部整合系統，能針對精密小元件提供最適合的包裝方案。
壓紋載帶規格資訊
載帶寬度與深度
| 載帶寬度 (W) | 4, 8, 12, 16, 24, 32, 44, 56, 72, 88 [mm] |
|---|---|
| 壓紋深度 (Ko) | 最深可達 23mm (特殊規格請另外洽詢) |
| 對應元件尺寸 | 最小對應：0201 (0.2×0.1mm) / 最大尺寸：請另外諮詢 |
載帶材料特性
| 材料種類 | 產品特徵與優勢 |
|---|---|
| 導電材 (PS) | 具備優異導電性，為包裝電子元件提供最佳靜電防護對策。 |
| 導電材 (PC) | 強度較 PS 材更高，兼具耐用性與導電性，是高階元件的防靜電首選。 |
| 抗靜電材料 (PS) | 具備高透明度與卓越的抗靜電效果，便於視覺檢查內容物。 |
| 一般材料 (PS) | 標準透明熱塑性片材，廣泛應用於常規壓紋載帶包裝。 |
| 一般材料 (PET) | 具備比 PS 材更高的透明度與極佳的成型穩定性。 |

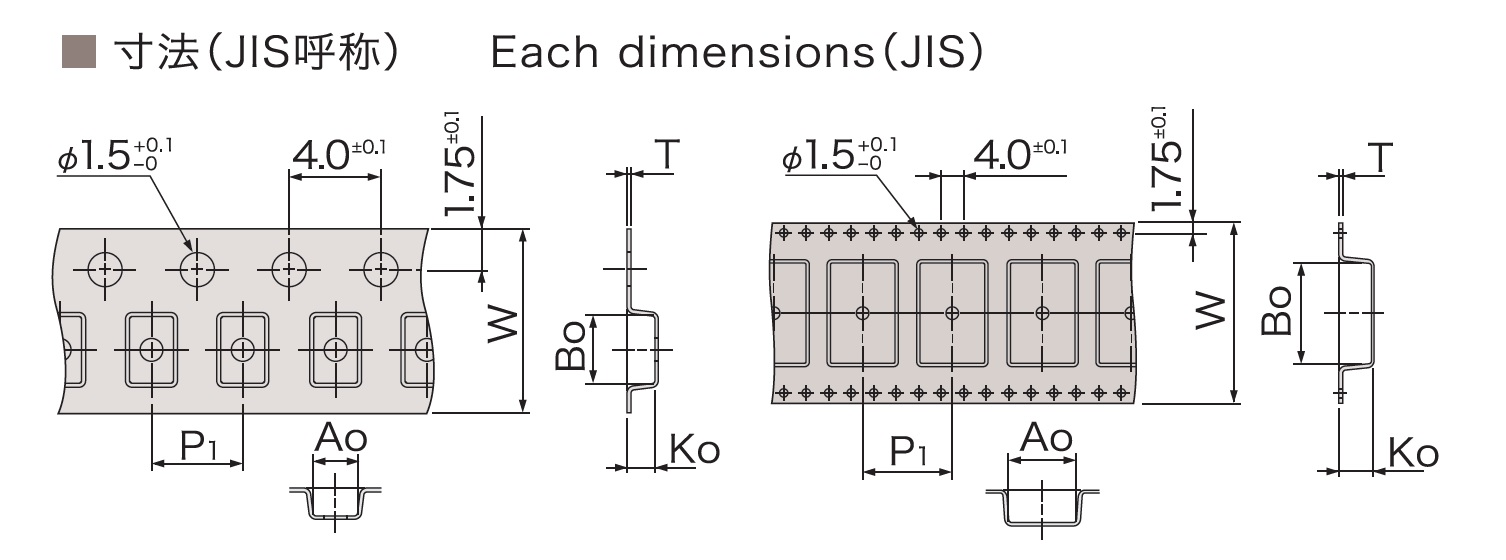

實際尺寸參考値 (W/Ao/Bo/Ko)
| W | Ao | Bo | Ko | P1 (Pitch) | T (厚度) |
|---|---|---|---|---|---|
| 8.0 | 0.60~3.30 | 0.93~4.10 | 0.32~2.70 | 2 / 4 | 0.2 / 0.25 / 0.3 |
| 12.0 | 0.75~10.2 | 1.45~7.70 | 0.45~5.20 | 4 / 8 / 12 | 0.25 / 0.3 / 0.4 |
| 24.0 | 3.35~22.0 | 7.20~19.3 | 0.85~5.50 | 8 / 12 / 16 / 24 | 0.3 / 0.4 |
| 56.0 | 5.0~42.0 | 13.0~45.0 | 2.5~13.0 | 8 ~ 52 | 0.4 / 0.5 |
壓紋載帶核心優勢
POINT 01
日本及海外生產據點
嘉大在日本、中國、菲律賓、馬來西亞均設有生產據點，能根據客戶所在地提供最迅速、穩定的物流供應，大幅降低跨國採購風險。
POINT 02

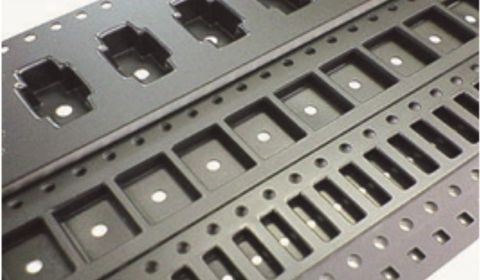

極致豐富的產品線
從超小型 0201 元件包裝，到帶寬 88mm 的大型元件載帶，我們擁有豐富的開放式模具 (Open Tools)。若符合現有模具尺寸，客戶無需額外負擔開模費用。
POINT 03

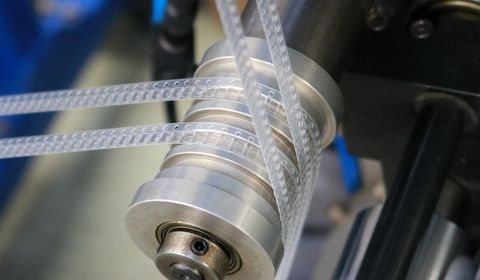

40年以上的技術積澱
自載帶開發以來累積超過 40 年實績。我們結合自家開發的成型機技術與高精密模具製造，提供業界最高水準的品質保證，深受全球電子領導廠商信賴。
交貨服務流程 (Flow)
Pattern 1. 模具客製化製作
01諮詢報價
02設計報價
03正式訂單
04樣品提交
05量產交貨
Pattern 2. 使用開放式模具 (省模具費)
嘉大擁有大量現成的開放式模具。如果您的元件尺寸與現有模具匹配，即可免除模具費用並大幅縮短交期。
01需求諮詢
02模具搜尋
03參考圖提供
04樣品確認
05快速交貨
